7米电线杆配筋模型详解
日期:2019-08-27 17:16:45  发布人:admin  浏览量:26

7米电线杆配筋模型详解

                                                                                                                                                    编辑:张

7米水泥电线杆电杆与拉线地锚坑的埋深要求:

 7m杆普通土埋深1.3m,硬土1.2m,水田、湿地1.4m,石质1.0 m

 8m杆普通土埋深1.5m,硬土1.4m,水田、湿地1.6m,石质1.2m;

10m杆普通土埋深1.7m,硬土1.6m,石质1.6m

12m杆普通土埋深2.1m,硬土2.0m,石质2.0m

15米杆普通土埋深2.3m,硬土2.2m,石质2.2m

18米杆普通土埋深2.6m,硬土2.4m,石质2.4m。

拉线地锚坑的埋深:普通土埋深1.4m,硬土1.3m,水田、湿地1.5m,石质1.1m。 电杆埋深严格按照规范执行:杆路建设电杆埋深不够及松土地段,需装设卡盘;在土质松软处角深大于5m旦鱼杆、终端杆、分线杆、跨越杆、长杆档杆的杆底均应加垫底盘;上述电杆在石质土及坚石地带可不装卡盘、底盘,在路边易被车辆碰撞的地方立杆,应加设护杆桩,加高为40-50cm。

7水泥电线杆规格参数

上口稍径:150mm

下口直径:243mm

承载力检验弯矩:8.33knm
  抗裂:1.05mm
  扰度:28mm
  杆长:7
  直径:150mm
  壁厚:40mm




7米水泥电线杆重量

预应力圆锥形钢筋混凝土7米电杆,若配筋为8/φ4.8,梢径150mm,根径243mm,电杆质量0.35kg

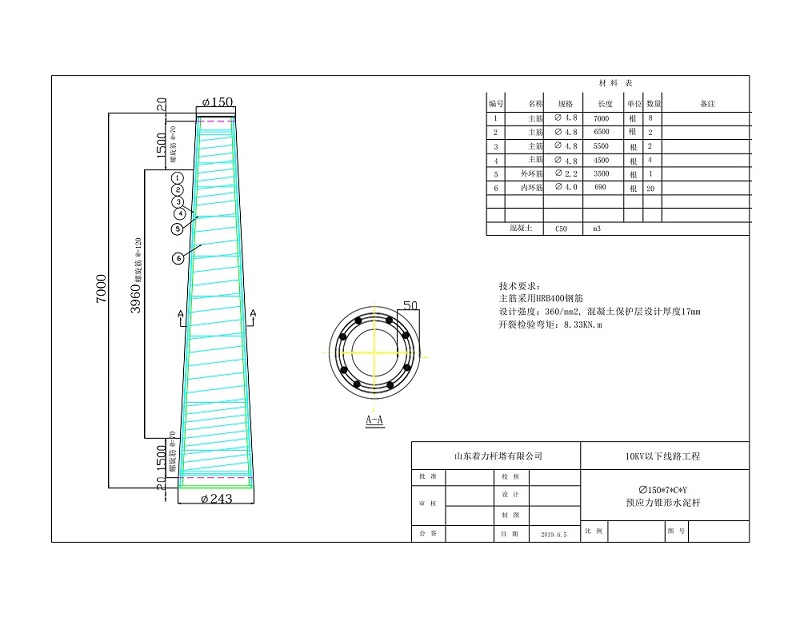

7米电线杆模型图
